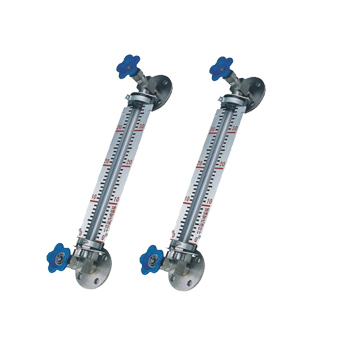

JP-UGB玻璃管液位計主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。玻璃管液位計是根據連通器原理的一種就地式液位測量?jī)x表，具有結構簡單，維修方便、經久耐用等特點。執行標準：原化工部HG5-227-80標準。

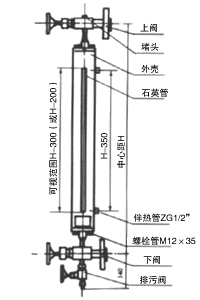

一、玻璃管液位計結構原理：
儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。
玻璃管液位計兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流，免除隱患。
四、玻璃管液位計選型表：
|
二、技術參數： 1.測量范圍（安裝中心距L）：300、500、600、800、 1000、1200、1400、1700、2000mm 2.工作壓力：≤1.6MPa 3.材質：碳鋼、不銹鋼 4.工作溫度：≤200℃ 5.連接法蘭標準：HG20592-97 PN1.6 DN20突面 6.其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。 7.伴熱蒸汽壓力：≤0.6MPa 8.蒸汽夾套接頭：G1/2"外螺紋 9.鋼球自封壓力：≥0.2Mpa 三、玻璃管液位計訂貨須知： 1.型號名稱 2.規格（中心距L） 3.材質（普通鋼或不銹鋼） 4.安裝形式：法蘭規格 |
 |
||||||
四、玻璃管液位計選型表：
| JP-UGB | 普通玻璃管液位計 | |||||
| 代號 | 接液材質 | |||||
| C | 碳鋼 | |||||
| F | 不銹鋼（304、316L） | |||||
| 代號 | 附加裝置 | |||||
| 1 | 普通型 | |||||
| 2 | 帶蒸汽夾套型 | |||||
| 代號 | 安裝方式 | |||||
| D | 法蘭連接DN20、25 | |||||
| G | 螺紋連接G3/4″ | |||||
| 代號 | 壓力等級 | |||||
| 1 | 1.0 | |||||
| 2 | 1.6 | |||||
| 代號 | 接液材質 | |||||
| C | 碳鋼 | |||||
| F | 不銹鋼（304、316L） | |||||
| 代 號 | 測量范圍 | |||||
| □□ | 300、500、800、1100、1400、1700、2000·· | |||||
